旋啟式止回閥 產品概述
本公司的H44旋啟式止回閥適用于公稱壓力PN1.0MPa～10.0MPa、Class150-600LB；公稱通徑DN15～800mm、NPS1/2～32；工作溫度－196～540℃的各種管路上，用于防止介質倒流。旋啟式止回閥通過選用不同的材質，旋啟式止回閥可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。旋啟式止回閥適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
旋啟式止回閥 產品特點
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
旋啟式止回閥 應用標準
| 設計與制造 | GB/T12235 | |
|---|---|---|
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標志 | GB/T12220 | |
| 供貨 | JB/T7928 | |
旋啟式止回閥 零件材料
| 閥體 | 閥蓋 | 閥瓣 | 閥座 | 適用介質 | 適用溫度(≤℃) |
|---|---|---|---|---|---|
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+Stellite12 | 0Cr18Ni9+Stellite6 | 銷酸類 | 200 | |
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸類、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲銨液、磷酸 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+Stellite12 | ZG1Cr5Mo+Stellite6 | 水、油品、蒸汽 | 550 | |
旋啟式止回閥 性能規范
| 公稱壓力 PN(MPa) | 試驗壓力(MPa) | 適用溫度(℃) | 適用介質 | ||||
|---|---|---|---|---|---|---|---|
| 強度試驗 | 密封試驗 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介質 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10.0 | 15.0 | 11.0 | - | ||||
| 16.0 | 24.0 | 17.6 | |||||
| 25.0 | 37.5 | 27.5 | |||||

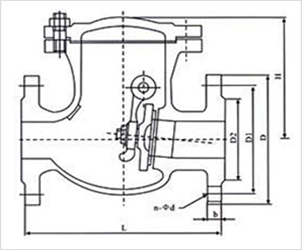

旋啟式止回閥 結構尺寸圖
 |
 |
|---|---|
| H44W旋啟式止回閥 (PN1.6MPa～PN2.5MPa) | H44W旋啟式止回閥 (PN4.0MPa～PN6.4MPa) |
旋啟式止回閥 連接尺寸
PN1.6MPa～PN2.5MPa連接尺寸
| 公稱通徑DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
|---|---|---|---|---|---|---|---|---|
| H44H-16C、H44W-16C、H44W-16P、H44W-16R、H44W-16I | ||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 |
| 450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 |
| 500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 |
| H44H-25、H44W-25、H44W-25P、H44W-25R、H44W-25I | ||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 | 22 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 175 | 29 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 | 38 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 | 61 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 | 96 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 276 | 132 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-Φ25 | 350 | 213 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 410 | 297 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-Φ30 | 430 | 372 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-Φ34 | 518 | 415 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-Φ34 | 560 | 480 |
| 450 | 1025 | 660 | 600 | 555 | 50 | 20-Φ34 | 582 | 610 |
| 500 | 1150 | 730 | 660 | 610 | 52 | 20-Φ41 | 618 | 920 |
PN4.0MPa～PN6.4MPa連接尺寸
| 公稱通徑DN | L | D | D1 | D2 | D6 | b | f | f2 | Z-Φd | H | WT(Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| H44H-40、H44W-40、H44W-40P、H44W-40R、H44W-40I 凹凸法蘭 | |||||||||||
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-Φ18 | 169 | 22 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-Φ18 | 173 | 20 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-Φ18 | 185 | 38 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-Φ23 | 220 | 61 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-Φ25 | 248 | 96 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-Φ25 | 270 | 132 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-Φ30 | 342 | 213 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-Φ34 | 401 | 297 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-Φ34 | 423 | 372 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-Φ34 | 455 | 415 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-Φ41 | 510 | 480 |
| H44H-64、H44W-64、H44W-64P、H44W-64R、H44W-64I 凹凸法蘭 | |||||||||||
| 50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-Φ23 | 177 | 27 |
| 65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-Φ23 | 197 | 37 |
| 80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-Φ23 | 212 | 57 |
| 100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-Φ25 | 248 | 89 |
| 125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-Φ30 | 296 | 135 |
| 150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-Φ34 | 330 | 184 |
| 200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-Φ34 | 385 | 266 |
| 250 | 775 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12-Φ41 | 445 | 396 |
| 300 | 900 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16-Φ41 | 474 | 643 |
| 350 | 1025 | 595 | 525 | 475 | 422 | 60 | 4 | 5 | 16-Φ41 | 514 | 815 |
| 400 | 1150 | 670 | 585 | 525 | 474 | 66 | 4 | 5 | 16-Φ48 | 616 | 1234 |
旋啟式止回閥 產品選型
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
