ZFQ防爆阻火呼吸閥

防爆阻火呼吸閥 產品概述

ZFQ-1防爆阻火呼吸閥,又名LFH-IZ阻火呼吸閥，防爆阻火呼吸閥集阻火器功能與呼吸閥功能為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。

防爆阻火呼吸閥 產品特點

防爆阻火呼吸閥殼體選用不銹鋼、鑄鋼、鋁合金，耐腐蝕性好；波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好； 結構簡單，易檢修，安全方便。

防爆阻火呼吸閥 適用范圍

防爆阻火呼吸閥適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35℃-60℃的溫度環境中正常工作。

防爆阻火呼吸閥 使用說明

1、呼吸閥應安裝在儲罐氣源的最高點，以降低物料蒸發損耗和以便順利地提供通向呼吸閥最直接和最大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近；
2、當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置；
3、若呼吸閥用在氮封罐上，則氮氣供氣管的接管位置應遠離呼吸閥接口，并由罐頂部插入儲罐內約 200mm ，這樣氮氣進罐后不直接排出，達到氮封的目的。

防爆阻火呼吸閥 維護保養

為了呼吸閥使用安全，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈。

防爆阻火呼吸閥 技術參數

A級正壓	355Pa (36毫米水柱)
負壓	295Pa (30毫米水柱)
B級正壓	980Pa (100毫米水柱)
負壓	295Pa (30毫米水柱)
C級正壓	1765Pa (180毫米水柱)
負壓	295Pa (30毫米水柱)

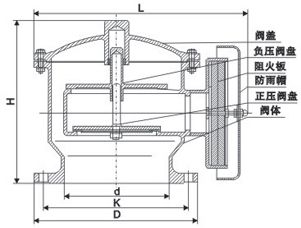

防爆阻火呼吸閥 結構尺寸圖

ZFQ防爆阻火呼吸閥 (尺寸圖)

防爆阻火呼吸閥 連接尺寸

公稱通徑 (mm)	安裝尺寸（mm）
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26

防爆阻火呼吸閥 產品選型

訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
