美標Y型過濾器
美標Y型過濾器 產品概述
美標Y型過濾器是除去液體中含有固形物的小型設備,可保護壓縮機、泵和其它設備及儀表等正常工作和運轉,達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重量的意義,美標Y型過濾器適用于蒸汽,空氣、煤油、水、弱腐蝕性氣體、液體。通流快速,故壓力損失小,抗污性強,排渣方便。廣泛用于蒸汽,空氣,水,油品,煤炭,涂料,等多種介質,保護管線系統各種設備,水泵,閥門等。
美標Y型過濾器 應用規范
設計與制造
|
符合MFG標準 |
試驗與檢驗 |
符合API598 |
結構長度 |
符合MFG標準 |
法蘭尺寸 |
符合ANSI B16.5 |
美標Y型過濾器 性能規范
磅級 |
150Lb |
300Lb |
600 |
試驗壓力 |
殼體試驗 |
3.0MPa |
6.5MPa |
15MPa |
適用溫度 |
-29~425℃ |
適用介質 |
水、油、天然氣 |
美標Y型過濾器 零件材料
零件名稱 |
材料 |
閥體 |
碳鋼、不銹鋼、黃銅 |
濾網蓋 |
碳鋼、不銹鋼、黃銅 |
濾芯網 |
不銹鋼 |
密封件材質 |
柔性石墨、聚四氟乙烯 |

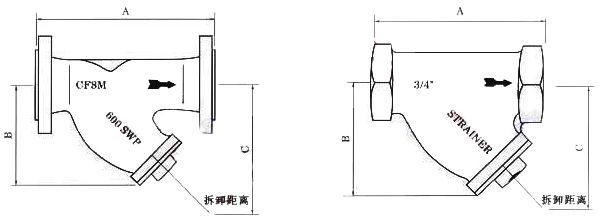

美標Y型過濾器 結構圖
 |
美標Y型過濾器 (尺寸圖) |
美標Y型過濾器 連接尺寸
口徑(in) |
ANSI法蘭連接 |
螺紋連接 |
B |
C |
濾網面積cm2 |
150LB |
300LB |
600LB |
A |
A |
A |
A |
1/2" |
127 |
127 |
130 |
75 |
70 |
110 |
27 |
3/4" |
145 |
150 |
150 |
80 |
80 |
130 |
43 |
1" |
154 |
160 |
160 |
90 |
90 |
150 |
73 |
11/4" |
180 |
180 |
200 |
110 |
130 |
235 |
135 |
11/2" |
200 |
210 |
230 |
120 |
147 |
260 |
164 |
2" |
230 |
240 |
250 |
140 |
180 |
320 |
251 |
21/2" |
290 |
290 |
/ |
210 |
200 |
325 |
327 |
3" |
310 |
310 |
/ |
/ |
205 |
330 |
361 |
4" |
315 |
351 |
/ |
/ |
255 |
405 |
545 |
5" |
410 |
401 |
/ |
/ |
315 |
510 |
843 |
6" |
473 |
478 |
/ |
/ |
345 |
560 |
1117 |
8" |
593 |
600 |
/ |
/ |
440 |
710 |
1909 |
10" |
730 |
730 |
/ |
/ |
503 |
760 |
2010 |
美標Y型過濾器 產品選型
訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司生產部訂購;
3、當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
相關名稱:美標Y型過濾器,不銹鋼美標過濾器
