ZRHM電動套筒調節閥

客戶詢價直接撥打 021-3126 3267 至營銷部，或者發送至企業郵箱，也可通過右側企業QQ咨詢。
具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。

質量方針：以科技為動力以質量求生存
銷售電話：021-3126 3267（總機）?
企業郵箱：sales@geroyal.com
企業網址：http://www.www.wellsound09.cn

電動套筒調節閥產品概述

本公司的ZRHM電動套筒調節閥是一種高性能的電動調節閥,適用于各種不同壓力和溫度的流體和對泄漏要求不嚴格場合。電動套筒調節閥是由閥體、閥座、套筒、閥芯、導向套、閥蓋及密封填料與電動執行器經配合后組成。電動套筒調節閥通過接收工業自動化控制系統的信號（如：4～20mA或1～5V）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數，實現自動化調節功能。電動套筒調節閥流體通道成S型，壓降損失小，流量大，流量特性精度高，可調范圍廣。電動套筒調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電動套筒調節閥,電動平衡籠式調節閥,電動單座套筒調節閥廣泛應用于電力、冶金、石油、化工、醫藥、鍋爐、輕工等行業的自動控制系統中。

電動套筒調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
額定流量系數(KV)	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程(mm)		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		平衡式閥芯(套筒導向)
流量特性		直線性、等百分比
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

電動套筒調節閥性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
	電開	始點±2.5	終點±2.5
	電關	始點	±2.5
	電關	終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量(硬密封)、零泄漏(軟密封)
可調范圍R			30：1

電動套筒調節閥零件材料

零件名稱	零件材料
閥體	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
墊片	PTFE、金屬石墨纏繞墊片
套筒	304	304	316	316L
閥芯	304	304	316	316L
中墊	PTFE、金屬石墨纏繞墊片
閥蓋	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
閥桿	304	304	316	316L
填料	PTFE、柔性石墨
壓蓋	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)

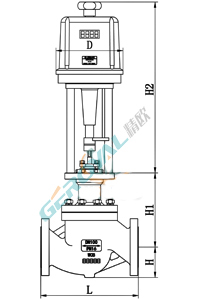

電動套筒調節閥連接尺寸圖


ZRHM電動套筒調節閥 (配引進型381執行器)	ZDHM電動套筒調節閥 (配引進型PS執行器)

電動套筒調節閥連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

電動套筒調節閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

相關名稱：電動套筒調節閥,電動平衡籠式調節閥,電動單座套筒調節閥
